RTX 5090核心面积再创新高！背后的开创性技术惊艳全球

RTX 5090：绽放创新之芯，引领全球科技风潮

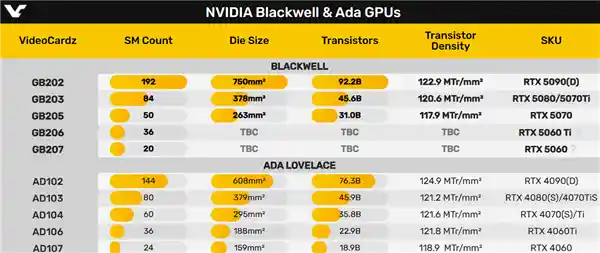

　　 1月17日消息，随着RTX 50系列显卡的正式亮相，NVIDIA也正式公布了Blackwell GPU的相关细节，包括GB202、GB203、GB205等型号的核心面积和晶体管数量。这一系列的新品无疑为高端市场注入了新的活力。不过，目前关于更低端的GB206和GB207型号的信息尚未披露，这或许意味着NVIDIA在布局上依然保留了一些战略空间，以便更好地应对未来的市场竞争。 从这次公布的资料来看，NVIDIA在技术上的持续投入和创新确实令人印象深刻。RTX 50系列的推出不仅提升了显卡性能的上限，也为游戏玩家和专业创作者提供了更多的选择。然而，对于那些预算有限的消费者来说，期待已久的GB206和GB207能否满足他们的需求，还是一个未知数。未来几个月内，这些信息的进一步揭晓将会对市场产生怎样的影响，值得我们持续关注。

　　 BlackwellGPU使用的是专门定制的台积电4NP工艺，相较于前一代AdaLovelace所采用的4N工艺显然有所提升。严格来说，这两种工艺都应归类于5nm级别（尽管目前工艺名称有些混乱）。

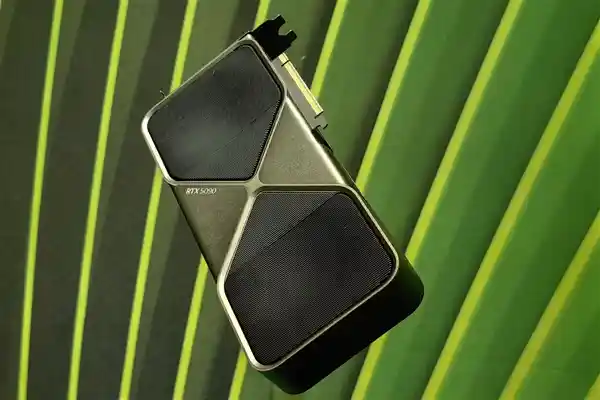

　　 旗舰核心GB202(5090/5090D)的面积达到750平方毫米，略大于之前的传闻中的744平方毫米，NVIDIA GPU历史上其面积排名第三，仅次于GV100的815平方毫米和TU102的754平方毫米。

　　 当然，GV100主要用于计算卡，消费级只有一个半专业的Titan V。

　　 GB202芯片的晶体管数量达到了惊人的922亿，创下新纪录，但晶体管密度却有所下降，仅为每平方毫米1.229亿个。

　　 作为对比，AD102(4090/4090D)芯片的面积为608平方毫米，集成了惊人的763亿个晶体管，其密度达到每平方毫米1.249亿个。这一成就不仅展示了半导体技术的最新进展，也意味着在有限的空间内可以实现更高的性能和更强的功能。这种高集成度的设计对于满足日益增长的高性能计算需求至关重要，预示着未来科技发展的无限可能。

　　 Blackwell系列的另外两个核心情况也类似。

　　 GB203(5080/5070Ti)的面积为378平方毫米，相比上一代产品仅缩小了1平方毫米，晶体管数量为456亿个，较前代减少了3亿个，密度为每平方毫米1.206亿个，减少了600万个，可以说几乎没有什么变化。

　　 GB205(5070)的面积从263平方毫米缩减至199平方毫米，晶体管数量从310亿个减少到262亿个，密度也从每平方毫米1.179亿个降低到了1.143亿个，下降了约3%。 这样的调整不仅体现了技术的进步，同时也揭示了半导体行业面临的挑战。在追求更小尺寸和更高性能的同时，如何平衡这些参数成为了关键。虽然这次的改动在一定程度上降低了晶体管的密度，但整体来看，该芯片仍然保持了较高的集成度，这表明公司在设计和制造工艺方面取得了显著进展。未来，如何在成本控制与性能提升之间找到最佳平衡点，将是各大公司需要持续关注的重点。

　　 换言之，Blackwell GPU的规模其实都在开倒车！
