揭秘3nm玄戒O1芯片：联发科助力小米背后的科技突破

联发科神秘3nm玄戒O1芯片曝光：小米黑科技背后的芯动力

　　 近日，调研机构Counterpoint Research对小米15S Pro的主芯片“玄戒 O1AP/Soc”进行了深度剖析。这款芯片采用了多路专用供电设计，展现出强大的旗舰级性能。从目前的信息来看，这种设计不仅提升了芯片的整体能效比，还为其在高性能场景下的稳定运行提供了有力保障。 我认为，这一技术细节的曝光进一步证明了小米在高端市场上的技术积累与创新能力。尤其是在当前竞争激烈的智能手机行业中，能够通过硬件架构优化来提升用户体验的品牌无疑会占据更有利的位置。此外，多路专用供电的设计理念也为未来其他厂商提供了新的研发思路，或许这将成为行业的一个新趋势。总的来说，小米15S Pro的发布不仅是产品层面的一次升级，更是品牌技术实力的一次展示。

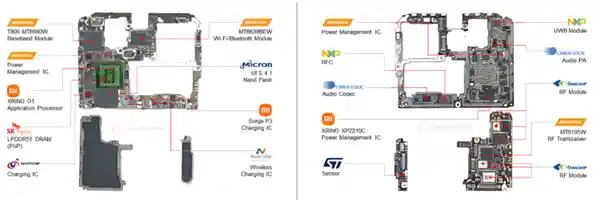

　　 玄戒O1的众多供应商中，联发科发挥了重要作用，其提供的基带模块为T800MT6980W，WiFi/蓝牙模块采用的是MT66398BEW，射频收发器则是MT6195W，同时还提供了电源管理芯片。

　　 此外，玄戒O1的供应商中，SK海力士提供内存LPDDR5T，该芯片采用 PoP 堆叠封装技术；美光提供存储芯片UFS 4.1；恩智浦半导体供应了 NFC 控制器以及 UWB（超宽带）模块；美国思睿逻辑（Cirrus Logic）提供音频编解码器及音频功率放大器（PA）；意法半导体提供传感器芯片组件。

　　 值得关注的是，这款设备的电源管理系统采用了联发科与小米自研的双方案策略。联发科提供了通用的电源管理IC，而小米自主研发的XRINGXP2210C专注于电源管理的优化工作（至于充电IC，则由小米自家的SurgeP3芯片担当）。

　　 在小米15S Pro的5G射频前端设计中，中国大陆供应商提供了全面的支持。唯捷创芯为该机型提供了完整的射频前端解决方案，涵盖Sub-3GHz和Sub-6GHz频段的集成模块，并构建了NSA架构下的分离式功率放大器与开关，总计使用了6颗物料。南芯半导体负责供应小米15S Pro的次级及有线充电相关的芯片。此外，伏达半导体则提供了该手机的无线充电芯片解决方案。

　　 联发科作为智能手机芯片领域的领军者，在通信与射频等核心技术上贡献了多达四个关键部件，这充分彰显了其在移动平台综合解决方案中的领先地位。在我看来，这种全面的技术布局不仅增强了联发科产品的竞争力，也为整个行业树立了标杆。它表明，只有持续投入研发、不断优化产品性能的企业，才能在激烈的市场竞争中占据有利位置。同时，这也提醒其他企业要重视核心技术的积累，避免在关键技术上受制于人。总之，联发科的成功案例值得业界深入研究和借鉴。

　　 小米自主研发的芯片在应用处理器和电源管理方面得到应用，彰显出其垂直整合战略的初步成果。

　　 据该机构介绍，小米15S Pro在性能架构方面实现了“自研全球化”的全面适配，并通过深入整合关键芯片，进一步增强了产品的稳定性和市场竞争力。
