《至强6新品首发：敢要就有，告别选择困难症！》

全新至强6震撼登场：想买就买，从此告别选择纠结！

　　 2月下旬，英特尔最新一代数据中心处理器至强6系列推出了第三批新品，其中包括代号为GraniteRapids-SP的至强6700和6500性能核心（Performance-Core）处理器，以及代号为GraniteRapids-D的至强6系统级芯片（SoC）。

　　 至强6700/6500系列性能核处理器正式发布，标志着至强6性能核产品线终于补齐了全线布局，涵盖从8核到128核的产品范围，从而更有效地连接第四代和第五代至强可扩展处理器的产品序列。此次发布的至强6700系列性能核处理器，与去年推出的至强6700系列能效核处理器共同构建起明确的功能划分体系。

　　 至强6全家福

　　 至强6产品家族因其丰富的型号选择和较长的发布时间跨度而备受关注。这一系列不仅涵盖了多种性能等级，还针对不同的应用场景进行了优化，使得其市场定位显得尤为多样化。从已经上市的产品来看，这一家族无疑为用户提供了极大的灵活性，无论是企业级数据中心还是个人高性能计算需求，都能找到合适的解决方案。 我个人认为，英特尔在至强6系列上的布局非常具有前瞻性。通过不断推出新品，他们不仅满足了市场上日益增长的计算需求，同时也展现了技术迭代的速度与决心。这种持续创新的能力对于维持品牌竞争力至关重要。此外，面对云计算和大数据时代的到来，至强6系列能够提供强大的支持，这不仅帮助企业在竞争中占据优势，也为整个行业的技术进步注入了活力。未来，期待看到更多突破性的技术和更广泛的应用场景。

　　 2024年6月，至强6系列正式发布，其中代号为SierraForest-SP的至强6700能效核处理器首次登场。该系列处理器基于英特尔3制程工艺打造，集成了多达144个能效核心，专为高密度、横向扩展型工作负载设计，例如云原生应用、内容分发网络（CDN）以及微服务架构等。这一系列处理器在提升性能的同时，显著优化了能效表现。至强6700系列的最大热设计功耗为350瓦，采用SocketE2接口（LGA4710），支持8通道DDR5内存（频率高达6400MT/s），并配备了88条PCIe5.0通道和64条CXL2.0通道。

　　 2024年9月发布的至强6900系列性能核处理器代号为GraniteRapids-AP，定位于旗舰级别，主要面向对性能要求极高的云计算、科学计算以及AI（人工智能）等领域。该系列处理器能够在相同的空间内集成更多性能核（单插槽可容纳多达128个性能核），同时提供更高的内存带宽（12通道内存，并支持MRDIMM技术，速率可达8800MT/s）、更多的PCIe 5.0通道（总计96个）或CXL 2.0通道（共64个），并且具备6条UPI 2.0链路。相应地，至强6900系列性能核处理器采用了更大尺寸的接口Socket BR（LGA7529），并且最大功耗提升至500瓦。在全新设计的前端架构支持下，得益于核心数量和内存带宽的双重提升，其性能在整个至强6家族中表现突出，在众多主流应用场景中的性能较上一代产品提升了2到3倍。

　　 今年2月发布的至强6700/6500系列性能核处理器代号为GraniteRapids-SP，集成了8到86个性能核，每个核心分配的末级缓存大多超过4MB，全面支持AMX指令集，同时DSA、QAT、IAA和DLB等加速器均处于启用状态。至强6700/6500性能核处理器采用与至强6700能效核处理器一致的接口和功耗限制，PCIe及CXL扩展能力也完全相同，支持8通道DDR5 6400MT/s，部分型号甚至具备MRDIMM 8000MT/s的支持能力。该系列产品主要面向主流数据中心、电信基础设施以及企业级服务器和边缘计算场景。 当前时间为2025年03月。

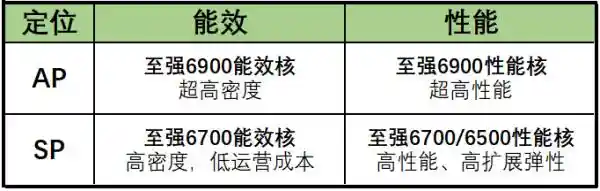

　　 在此，至强6家族的设计思路清晰地划分了AP与SP两大方向，并进一步通过性能核与能效核的组合，形成了多个针对性明确的产品系列。其中，至强6900性能核产品线主打高性能需求场景，最多可支持128核配置，能够提供当前这一代产品中最为强劲的性能表现，尤其是在核心数量、内存通道以及PCIe与CXL扩展能力方面都更为突出。其采用的大尺寸封装和插座设计，不仅提升了硬件的兼容性，还为未来的升级预留了空间。值得注意的是，至强6900的6条UPI2.0链路主要用于双路系统的互联优化，旨在最大化跨处理器间的数据传输效率，从而显著提升整体性能，不过这种设计并不适合构建多路系统。 转向SP领域，至强6700能效核产品线提供了最高144核的配置选择，而至强6700/6500性能核产品线则最高支持86核，这两类产品更倾向于满足主流服务器市场的需求。它们在封装尺寸上延续了前几代产品的标准，既保证了与现有设备的良好兼容性，又兼顾了成本控制和灵活性。这种布局策略体现了英特尔在平衡性能与功耗上的成熟考量，特别是在当前云计算和边缘计算快速发展的背景下，这类产品无疑会成为企业用户的重要选择。 从我的角度来看，至强6家族的设计充分展示了英特尔对市场需求的敏锐洞察力。无论是追求极致性能的高端应用场景，还是注重性价比的主流市场，都有相应的产品来匹配不同的使用场景。尤其是至强6900系列，凭借其强大的扩展能力和优化的互联机制，在应对复杂运算任务时表现出色，而至强6700和6500系列则通过灵活的配置选项为企业提供了更多的定制化可能性。总体而言，这一系列新品的推出不仅巩固了英特尔在数据中心领域的领导地位，也为整个行业树立了新的标杆。未来，随着技术的不断进步，相信这些产品将在更多领域发挥更大的作用。

　　 应用新主流：生成式AI、结构化数据

　　 至强6700和6500系列性能核处理器与已发布半年多的至强6700系列能效核处理器兼容同一服务器平台，这使得后者在推出后能够快速推向市场。鉴于过去一年人工智能需求持续攀升，行业内一直期望性能核与能效核处理器能够尽快明确各自的定位，从而全面满足主流市场各类业务的需求：传统业务追求降本增效，而新兴业务则注重提质增量。

　　 传统业务混合AI负载

　　 在大模型快速发展的趋势下，至强6性能核凭借更多的核心数量、更高的内存带宽，以及专为AI任务优化的AMX加速器，在传统神经网络推理和Transformer架构的大语言模型推理方面表现出显著提升。无论是参数量在200亿以内的中小型模型，都能在至强6上高效运行。再加上至强系列在通用计算领域的深厚积累，使得至强6700性能核成为混合部署AI业务的理想选择。例如，在互联网领域已广泛应用的推广搜（广告、推荐、搜索）业务，企业中普及率较高的自然语言处理技术，以及新兴的智能客服、知识助理等大模型私有化部署场景，都能够与传统工作负载共同运行在同一节点或资源池中，实现资源的高效整合与利用。

　　 生成式AI

　　 如果说至强6900性能核是AI训练的最佳机头，那么至强6700/6500系列性能核也有望成为AI推理的优秀机头，搭配GPU或其他AI专用加速器运行以生成式AI为代表的，大参数、高并发的大语言模型推理任务。

　　 上一章节提到至强6性能核在核心性能与内存带宽方面具有显著优势。在至强6700/6500系列性能核上，用户通常还能轻松实现内存容量方面的优势。按照传统的架构设计，双路至强6700/6500系列性能核服务器仍能提供多达32条内存插槽，能够以较低的成本配置2~4TB本地内存，最高甚至可达8TB。部分型号还能借助MRDIMM 8000MT/s实现更高的内存带宽。除了内存容量和带宽的充足保障外，丰富的PCIe 5.0通道数量也为配置多块AI加速器和高性能网卡提供了便利条件。至强6700/6500系列的双路节点支持176条PCIe 5.0通道，而单路节点则提供136条。这意味着在4U机箱内安装8块扩展卡时，无需依赖PCIe Switch板即可完成，即便在液冷技术支持下实现更高密度的部署也毫无压力。

　　 随着以KTransformer为代表的开源大语言模型推理优化框架的出现，利用MoE架构稀疏性的特点在CPU和GPU上实现异构分层部署推理任务逐渐引起重视。这种异构协同的方案可以充分利用算力、存储资源，大幅降低部署门槛，显著提升推理速度。这种模式也能让至强6处理器的计算性能、内存优势及AMX加速能力获得更大的发挥空间。而且至强6性能核产品线中的DSA、QAT、DLB、IAA等加速器也全都默认开放，让数据流的预处理、节点间交互的效率更高。尤其是6700性能核的高性能产品线当中，4种加速器都各提供4个，能助力CPU卸载加密、压缩、数据传输和转换等任务。这些特性有利于改善节点内南北向、东西向数据传输中的消耗，在构建高并行、多节点的AI集群时可进一步提升效率。

　　 至强处理器在可信或隐私计算方面较为独到的技术特性，也在这次至强6700/6500系列性能核发布时得到了进一步增强。其从第四代至强可扩展处理器开始集成的TDX（Trust Domain Extensions）技术，原本可基于硬件的可信执行环境部署信任域（TD）让敏感数据和应用程序获得虚拟机/容器级别的隔离，免受未经授权的访问。这次也随新品将机密计算的覆盖范围进一步增强，通过新增的TDX Connect，可在CPU和PCIe设备之间实现高性能的加密连接，这可以更好地保护加载于主内存、CPU、加速卡全链路中的数据。TDX Connect对于需要租赁弹性算力部署私有AI业务的用户而言是一个非常重要的保障，毕竟在算力平权的时代，自有数据和微调的垂直模型才是企业核心竞争力的有力保障。

　　 向量数据库

　　 生成式AI带动了业内对向量数据库的关注。由于大语言模型的知识是在训练和微调时固化的，遇到“超纲”的问题时，模型可能会拒绝回答或胡说八道。通过检索增强生成（RAG）让模型可以检索外部数据获取更多的信息以补充其知识盲区。对于私有化部署大语言模型的企业而言，必须通过微调强化模型在特定领域的专业度，并建议搭配向量数据库以实现RAG，可以充分利用私有信息并不断更新。简单说，参数规模决定了大语言模型的智力水平，向量数据库决定了大语言模型的专业度、可信度，以及可持续发展。

　　 向量数据库不同于传统以行或列组织信息的数据库，它采用数据的高维嵌入作为基本的信息单元，并通过嵌入进行相似性检索。在构建向量数据库时，需要利用模型对筛选和收集的文档进行提取、格式化以及切分处理。对于结构化数据库中的向量操作，至强6性能核提供了非常合适的处理能力。单路至强6性能核通常应用于全闪存存储节点，而在此类节点上部署向量数据库能够更好地发挥处理器的优势，如适配的处理能力和强大的扩展性。

　　 内存数据库

　　 与至强6900性能核处理器和6700能效核处理器相比，至强6700/6500系列性能核处理器同样具备一项显著优势，即继承了英特尔在x86架构领域的核心技术能力：能够实现从双路到四路乃至八路的原生扩展。例如，在八路配置下，该系列产品可提供高达688个性能核，并支持多达32TB的本地DDR5内存，特别适用于大型内存数据库及科学计算集群中的高配节点。以SAP HANA为代表的内存数据库技术，为联机事务处理（OLTP）等核心业务提供了强大的支持，将更多数据存储于内存之中，有助于提升并发事务处理能力并加速决策效率。

　　 另外，顶尖服务器厂商通常借助节点控制器来增加处理器数量和内存容量。然而，在至强6性能核平台上，还有一种更为简便的内存扩展方案——CXL2.0内存。至强6性能核特有的CXL平面内存模式能够无缝扩展内存容量和带宽，无需依赖操作系统内核或额外的软件支持。在这种模式下，平面内存与本地内存的比例为1:1，理论上可以使服务器的内存容量加倍，或者让系统能够采用性价比更高的基于DDR4的CXL内存。例如，当配置32TB内存时，若全部使用本地内存，则需选用单价较高的单条128GB DDR5 RDIMM；而结合CXL内存后，本地内存可改用更常见的64GB DDR5 RDIMM，不仅降低了总体成本，还能提升整体带宽。

　　 产品阵容进一步解析

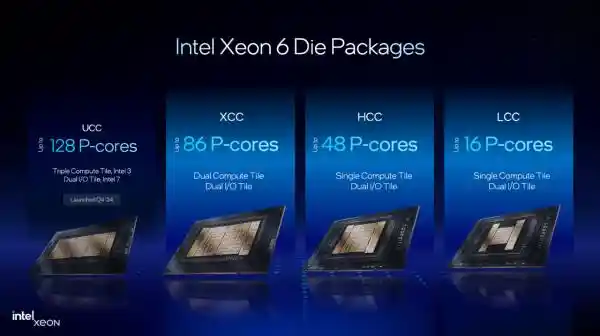

　　 英特尔推出的至强6700/6500系列性能核处理器凭借其丰富的产品线吸引了广泛关注，该系列的内核数量覆盖了8核到86核的广泛范围，同时在UPI数量和加速器配置上也有诸多差异。为了满足这些多样化的需求，英特尔创新性地设计了三种封装形态：XCC、HCC、LCC。 这一系列的设计展现了英特尔在服务器芯片领域的深厚积累和技术实力。通过灵活调整内核数量与功能模块，英特尔能够更好地适配不同应用场景的需求，无论是高性能计算、大数据分析还是虚拟化环境，都能找到合适的解决方案。这种策略不仅提升了产品的竞争力，也为用户提供了更多选择空间。不过，面对日益激烈的市场竞争，如何平衡成本与性能依然是英特尔需要持续探索的重要课题。总体而言，至强6700/6500系列无疑为行业树立了一个新的标杆。

　　 XCC：在现代处理器架构中，不同类型的计算单元和IO单元扮演着至关重要的角色。以XCC为例，它采用了与至强6900性能核相同的UCC设计，但有所不同的是，XCC集成了两个计算单元，每个单元可提供多达44个内核，而UCC则由三个计算单元构成。这意味着XCC能够提供总计86个内核，这一配置使其在多任务处理和高性能计算方面具备显著优势。 转向HCC，其结构相对简化，仅包含一个计算单元和两个IO单元。尽管如此，HCC的计算单元依然能提供高达48个核心，并且配备了8通道内存控制器，这为数据密集型应用提供了强大的支持。值得注意的是，HCC并未纳入对MRDIMM的支持，这可能是出于成本或特定应用场景的考量。 相比之下，LCC的设计更加紧凑，它配备了一个16核心的计算单元和两个IO单元，同时不具备MRDIMM的支持。由于其计算单元与IO单元之间的EMIB连接数量较少，导致LCC的处理器UPI链接数仅为3。这种设计选择可能更适合需要平衡性能与功耗的小型化应用场景。 总体而言，这些不同类型的计算单元和IO单元展现了半导体技术在多样化需求下的灵活性。无论是追求极致性能的XCC，还是注重均衡表现的HCC和LCC，它们都反映了当前处理器设计领域的技术创新和市场细分策略。未来，随着工艺制程的进步，我们有理由期待这些组件将在更广泛的领域发挥更大的潜力。

　　 从产品定位角度看，至强6700/6500性能核处理器可以进一步细分为高性能、主流、多路、单路等产品线。

　　 高性能产品线

　　 高性能产品线提供了最多86核的型号（6787P），多数型号的加速器全部打开。至强6的每个IO单元提供2个加速器模块，每个模块有DSA、QAT、DLB、IAA各1。两个IO单元就是4种加速器各4个。基于LCC的6517P 和 6507P提供的加速器是各两个。

　　 高性能产品线包含XCC、HCC、LCC三种封装类型，其内核数量、内存支持及功耗存在显著差异。其中，以型号第三位数字为划分依据，674xP系列的四款产品均属于XCC封装，内核数量最高可达86个，末级缓存容量在LCC中最大为336MB，并且全部支持MRDIMM 8000MT/s的技术规格。不过，该系列中有一个例外是6730P，尽管它同样采用XCC封装，具备288MB的末级缓存，却不支持MRDIMM技术。

　　 其中，6745P凭借32核架构配备了高达336MB的末级缓存，平均每核缓存容量超过了10MB。其主频表现同样出色，基础频率突破3GHz，全核睿频可达4.1GHz，而单核睿频更是达到4.3GHz。这款核心数量较少、主频较高且缓存较大的型号，非常适合需要较低内存延迟和高强度处理的工作负载，例如大数据分析与科学计算等领域。相比之下，核心数量更多的一些版本则更适用于高度并行化的任务场景。

　　 6527P、6736P和6737P这两款SKU均采用HCC封装技术，支持从16核到36核的不同配置。HCC封装在理论上可支持最高48核，并配备192MB的最后一级缓存。尽管6737P仅启用了其中的32核，但它依然能够完全利用全部的最后一级缓存，这使得它的市场定位略高于拥有更多核数的6736P（36核）。

　　 6507和6517P使用LCC封装，核数少，基础频率高，可以达到3.2GHz以上，睿频可以达到4.3GHz，而功耗不到200瓦。LCC给每个性能核准备了4.5~6MB的末级缓存，要多于其他系列的原生设计。高频率、大缓存有都利于在核数相对较少的情况下提升性能。

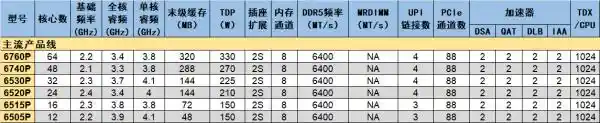

　　 主流产品线

　　 主流产品线的核数范围在12至64之间，同样采用了三种版本的内核封装技术。其中两款67x0P型号采用了XCC封装，但并未支持MRDIMM。不过这两款产品的末级缓存容量较大，平均每核心的缓存容量至少为5MB。与高性能产品线相比，主流产品线的加速器仅开放了一半资源，分别为2个加速器，且每颗CPU的TDX数量也减少了一半。

　　 这款系列产品的型号设计较为直观，其中第三位数字通常能够反映其实际的核心数量。例如，6760P的第三位为6，表明其核心数为64；而6520P的第三位是2，意味着其核心数为24。不过，该系列中有一个例外，即6505P，并非如其他型号一样按照规律设置，它的核心数并非8核，而是12核。

　　 多路产品线

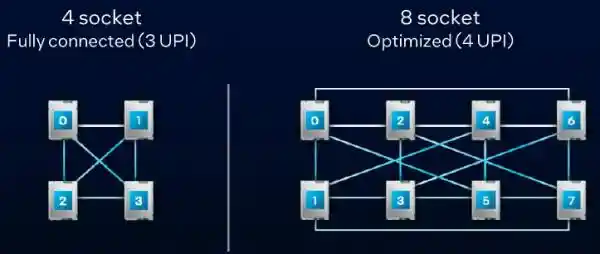

　　 多路产品线是为4路、8路服务器准备的，售价较高，均被列入67xxP序列。该产品线的型号也比较容易理解，第三位数字大致对应了核数多寡；第四位数字是8或4，清晰体现了其原生的UPI直连多路支持能力。譬如6724P和6714P基于LCC，每个插槽有3个UPI链接，正好可以分别直连其他3个插座以构成全连接的4路系统，或通过节点控制器实现8路。其余尾数为8的处理器都有4个UPI，可以构成典型的8路系统。

　　 多路服务器产品目前均未支持MRDIMM，即便部分产品采用了XCC技术也不例外。在多路架构中，每个处理器与相邻处理器之间的UPI链路最多只有一条，这导致跨插座的内存访问带宽明显低于双路产品。相比之下，双路高端的6900性能核系列能够充分利用全部6条UPI链路实现互联。因此，在多路系统中，全局内存访问的主要瓶颈是UPI带宽，而MRDIMM的高带宽特性难以得到充分发挥，所以现阶段并未启用该技术。不过从长远来看，鉴于MRDIMM具备单条内存容量翻倍的技术潜力，未来多路系统仍会在适当时机引入这一技术。

　　 多路产品线中超过16核的SKU都开放了全部的加速器。6748P是已公开的至强6产品线中，唯一使用了“满血”HCC的SKU，提供48核和192MB末级缓存。

　　 8核的6714P与16核的6724P均基于LCC架构设计，尽管核心数量相对较少，但其设定的功耗和频率却高于高性能产品线中的6507P和6517P。实际上，在整个至强6系列中，6714P和6724P是频率最高的型号，其基础频率更是达到了4GHz，这在高性能产品线以及后续介绍的单路产品线中都未曾见到。正因如此高的频率，即便它们采用的是LCC架构，也依然能够归属于67xxP系列。这种配置虽然不太适合处理高并发任务，但在响应速度上表现优异。此外，在与一些按核心数量计费的软件配合使用时，也能帮助用户有效降低授权成本。

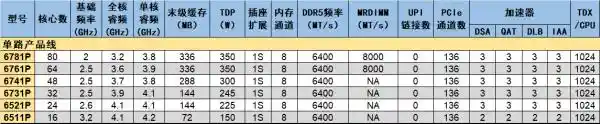

　　 单路产品线

　　 至强6700和6500系列性能核的单路版本，其产品名称的第四位数字统一为1，而第三位数字则严格按照核数量的倍数规律排列，核数均为8的整倍数，未出现例外情况。单路处理器无需借助UPI总线进行互联，因此其IO模块中的部分UPIx24通道可以重新配置为更多的PCIe或CXL通道。经过这样的优化设计，这些单路处理器的PCIe通道总数达到了136个，比对应的双路版本多出了48个。

　　 （图注：性能核处理器的IO单元功能模块）

　　 单路至强6性能核处理器通常配备3组加速器，在性能与主流产品线之间找到了一个平衡点。这种设计使其在多任务处理和高性能计算方面表现出色。值得注意的是，80核和64核的单路处理器能够支持MRDIMM 8000MT/s的技术规格，这无疑提升了其在高带宽应用场景中的竞争力。然而，令人意外的是，采用相同XCC封装技术的48核型号6741P却未能支持MRDIMM，这一情况显得有些矛盾。 从市场角度来看，这种配置差异可能反映了英特尔在不同产品线之间的策略调整。对于企业用户而言，选择合适的处理器需要综合考虑性能需求、预算以及具体应用场景。虽然6741P未能支持MRDIMM可能会让部分追求极致性能的企业用户感到遗憾，但对于更多注重性价比的客户来说，它仍然是一个极具吸引力的选择。整体来看，英特尔在处理器设计上的灵活性体现了其对多样化市场需求的深刻理解。

　　 随着处理器内核数量的不断增加，采用单路至强方案成为一种有效控制成本的方式，同时也能提升机箱内的扩展设备密度。以全闪存存储节点为例，如果一款2U机箱前置能够支持24个U.2 NVMe硬盘位，且不借助PCIe Switch或扩展卡实现，则需要96条NVMe通道的支持。在这种情况下，单路至强处理器的性能核心不仅能够满足NVMe SSD的需求，还剩余40条PCIe 5.0通道，可用于配置两块100/200 GbE网卡，为存储集群提供网络支持，同时还能预留一条OCP网卡用于管理任务。对于并行度较高的应用场景，如云计算、轻量级推理以及视频转码等，若在原本设计为双路服务器的机箱中部署两个单路节点，在内核数量相同的情况下，可以连接更多PCIe设备，从而更好地支持推理、转码和存储等任务。

　　 至强6系统级芯片、至强6300

　　 在至强6700/6500性能核发布的同一时期，英特尔还正式推出了至强6系统级芯片以及至强6300系列。在此，我们对这两款产品也进行简单的介绍。

　　 至强6系列系统级芯片的计算核心与XCC、HCC、LCC保持通用性，不过其IO单元经过了全新设计。这一改进去除了UIO模块，精简了IO接口的数量，仅保留部分规格较低的PCIe和CXL通道，同时大幅增加了对特定功能的支持面积。新版IO单元重点提供了2x100Gbps以太网连接、媒体处理加速器以及vRAN加速器等功能。这种设计思路进一步凸显了至强6产品线在计算与IO分离架构上的战略意义。通过灵活调整IO单元的配置，可以针对不同应用场景定制扩展能力和加速器组合，从而更高效地满足多样化的需求。

　　 英特尔推出的至强6系统级芯片集成了通用计算、AI推理、媒体编码以及以太网等多种功能，所有这些都集成在一个紧凑的封装内，主要面向边缘计算场景，例如网络安全加速器、媒体服务器以及5G虚拟基站等。目前市面上已知规格的至强6芯片最多可达42核（型号为6726P-B），采用BGA4368封装技术，其热设计功耗（TDP）最高为235瓦，同时支持4通道DDR5内存，速率高达6400MT/S。此外，英特尔还确认了72核版本的存在，并计划在未来推出更多型号。 在我看来，这款至强6系统级芯片展现了英特尔在多核处理器领域的持续创新与突破。它不仅满足了边缘计算对高性能的需求，还通过高度集成化的设计降低了系统的复杂度和成本，这对于推动5G网络部署和智能化应用落地具有重要意义。特别是对于需要高并发处理能力的应用场景而言，这款芯片无疑是一个理想选择。同时，随着更多核数版本的推出，它将进一步丰富产品线，为企业和开发者提供更多定制化的解决方案。这表明英特尔正在积极应对云计算和边缘计算融合的趋势，力求在激烈的市场竞争中占据有利位置。

　　 至强6300系列定位于入门级服务器市场，其核心架构基于RaptorLake，这一内核正是13代酷睿处理器中的高性能核心（Performance Core）。不过，在至强产品线中并未延续酷睿系列的混合架构设计，而是采用了全高性能核心的布局。该系列支持双通道DDR5 4800MT/s ECC UDIMM，并配备了C260系列PCH。值得注意的是，RaptorLake内核同样兼容LGA1700插座。实际上，英特尔曾在2024年第四季度发布过至强E-2400系列，而至强6300系列的问世似乎有意将至强E-2400整合进至强6品牌旗下。

　　 至强6全家福成形：高低搭配，平滑过渡

　　 至强6700和6500系列性能核的推出，无疑为至强6家族的产品线注入了新的活力，使其在主流与中高端市场中的布局更加完整。从8核到144核的多样化选择，不仅提供了行业领先的内核数量，还拥有独一无二的内存带宽，以及极具前瞻性的加速器设计。这使得那些正处于换代周期的第二、三代至强可扩展处理器用户能够无缝承接业务迁移与升级的需求。而对于专注于维持传统业务的用户来说，至强6能效核则是一个理想的选择，它不仅能带来显著的成本节约，还能通过提升部署密度来优化整体运营效率。 值得一提的是，至强6性能核不仅仅是简单地增加了更多核心，其内置的加速器更是针对AI应用场景进行了深度优化，从而实现了“11＞2”的卓越效果。这种技术上的突破，不仅满足了企业当前对计算能力日益增长的需求，也为未来的技术发展预留了足够的空间。我认为，这一系列产品的发布，不仅巩固了英特尔在服务器芯片市场的领先地位，同时也为企业数字化转型提供了强有力的支持。随着人工智能等新兴技术的快速发展，相信至强6系列产品将会成为众多企业的首选方案，助力企业在激烈的市场竞争中占据有利位置。

　　 至强6针对旗舰级与主流级产品采用了不同的封装规格。其中，主流产品的封装尺寸延续了自第三代至强可扩展处理器以来多代产品的设计，功耗（TDP）的增长也较为克制。因此，对于大部分用户来说，这些年来形成的系统架构和运维方式无需做太大调整。

　　 狂飙的技术内核与沉稳的市场表现，这不仅是技术前瞻性的体现，更是企业对市场需求深刻洞察后的战略选择。在瞬息万变的科技领域，这种看似矛盾却相辅相成的特点，实际上展现了品牌对于长远发展的坚定信心。在我看来，这样的组合不仅能够帮助企业在竞争激烈的市场中站稳脚跟，更能在未来的发展中占据有利位置。毕竟，只有真正理解用户需求，并以技术创新为驱动的企业，才能在时代的浪潮中持续前行。
